AZtecFeature提示和技巧,提高你的特性分析

自动化特性分析是一种强大的工具,自动化这一过程我们通常手动执行。

这一过程是:

找到一个特性(也许一个粒子,包容、粮食等),我们要分析
收集一些信息,功能是什么样子
收集的信息的功能
解释信息

当我们只是想调查一些特性,然后手动方法很好,但是如果我们想要那么一个自动化的方法分析成百上千的特性是必要的。

自动化特性分析的一个关键部分是第一步,确定功能。这是人类的眼睛很擅长,你可以看到一个特性之间的区别和材料安装在容易。AZtecFeature我们的标准方法是识别一个特性是使用一个电子图像采集与扫描电镜使用灰度级阈值。

我们通常用背散射电子(BSE)图像识别功能的对比这些图像与平均原子Z梁下的元素的数量。这是非常有用的,因为它意味着我们可以构成“看到”一个特性的结束和另一个开始。

如果一组像素比其他的亮或暗,然后在他们的周围有可能识别集团作为一个特性——我们只是说,如果这些像素的灰度值落在一定范围内形成一个功能,应该有自己的形态学测量并有EDS收购。

那么,我们如何设置一个阈值?它实际上是一个非常简单的过程。

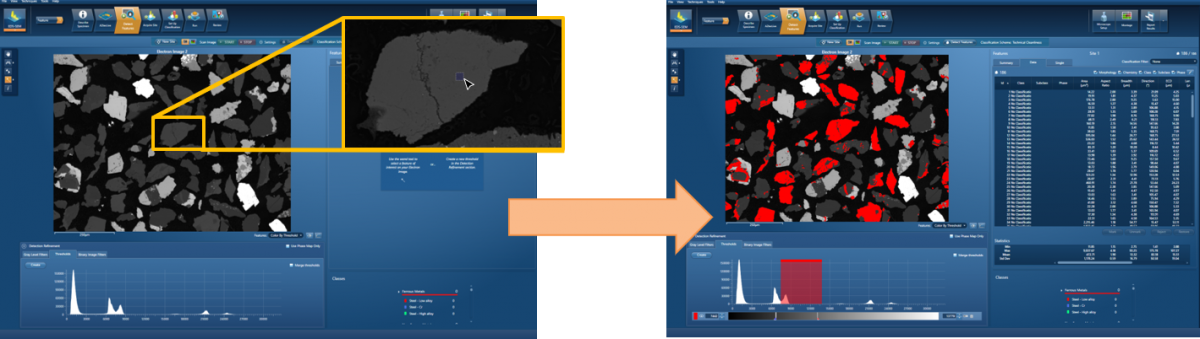

设置阈值的最简单方法是使用我们的魔杖阈值的工具。这只需点击特征图像和阈值将被创建!当我们这样做时,我们正在寻找所有的灰色水平小网格的光标,在下图中可以看到。

通过建立多个阈值你可以很快识别粒子从背景中他们是安装在还确定粒子或谷物中的更大的粒子。你可以看到一个这样的例子在行动在下面的视频。

你也有一些其他的选择您创建的阈值。第一个选项是,你可以点击“创建”阈值框的左上角——这将使一个阈值在半夜您可以编辑自己的可用范围。

你可以使用另一种方法就是然后按住shift并拖动整个直方图,在下图中可以看到。这个柱状图显示像素的数量在不同的灰色的水平。它可以是非常有用的,如果你有一个人口的粒子的不同类型与不同的灰色水平为每个不同的粒子类型将显示为一个不同的直方图峰值。通过阈值的直方图你知道你分别确定不同的粒子类型,下图显示了一个例子。
